特殊形状ビット（KTCラチェットスタッビドライバ）対応版
- お客様からのご要望
製品概要
KTC製ラチェットスタッビドライバ（DBRS06）に装着して使用する、特殊形状部品のネジ締め作業向け専用ビットです。
標準ビットでは対応が難しい凹凸や段差を持つワーク形状に対して、KTC回螺器と専用ビットの組み合わせでやさしく確実に保持し、コネクタ組付けや導通検査などの工程で安定したトルク伝達と作業効率の向上をサポートします。
特長
・KTC製ラチェットスタッビドライバ（DBRS06）にそのまま装着可能な六角シャンク仕様で、既存の工具環境を活かして導入できます。
・ワーク形状に合わせた専用先端形状により、トルク伝達が安定し、ネジ締め不良やカムアウトを軽減します。
・樹脂成形品や小径部品を安定して保持できるため、コネクタ組付け・導通検査など、両手を使う組立・検査作業の効率向上に役立ちます。
・ケーブル径や部品形状、配置パターンに応じて、先端形状を自由にカスタム設計でき、配線パターンや作業手順に合わせた専用治具として構成できます。
・SS400などの鉄系材を採用し、磁石固定に対応しつつ、少量多品種・試作治具にも対応しやすい価格帯で設計・製作いたします。
主な用途
・電装品・電子機器の組立ラインで、コネクタ組付けや導通検査時のネジ締め作業に用いるKTC製ラチェットスタッビドライバ用専用ビット。
・樹脂成形部品や小径シャフト、ピン、ベアリング外輪など、特殊形状・小径円柱部品のネジ締め・保持補助用ビット。
・試作ラインや少量多品種ラインで、対象ワークに合わせたカスタム形状ビットとして使用するKTC製ラチェットスタッビドライバ用特殊ビット。

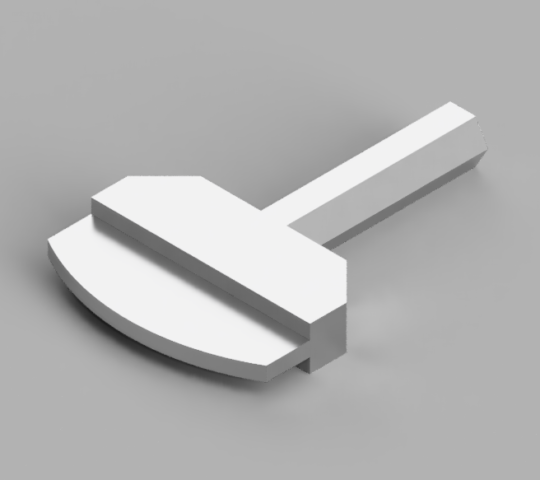

サンプル例
-

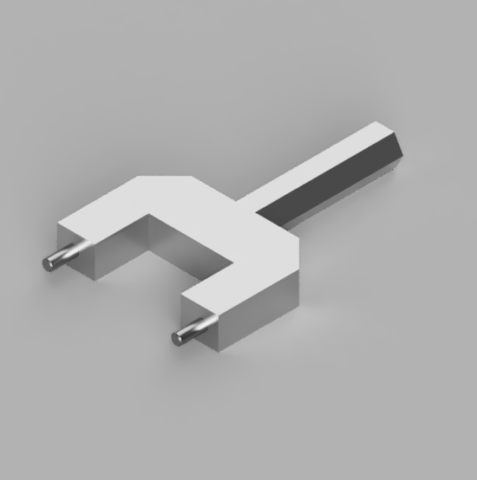

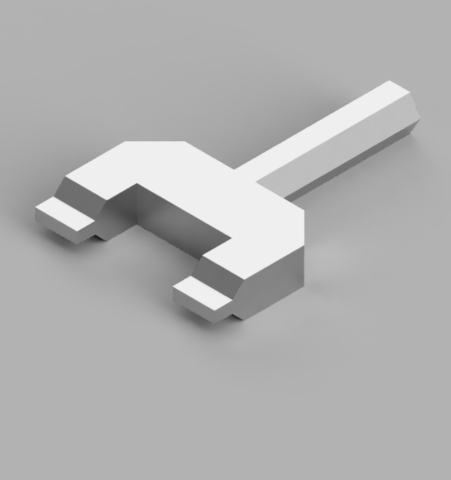

回螺器ビット
仕様・スペック
・対応ワーク：特殊形状部品、電装品用樹脂部品、小径円柱部品
・対応機種：KTC製ラチェットスタッビドライバ（DBRS06）
・接続形状：六角シャンク（6.35mm）
・サイズ：先端形状・全長は対象ワークに合わせて設計
・材質：軸部 SS400（磁石固定対応のため鉄系材採用）
・表面処理：素地（標準）、各種メッキ対応可（オプション）
・構造：ワーク形状に合わせた専用先端形状により、トルク伝達を安定化
・参考価格：14,000円（税抜）／1本（仕様・数量によりお見積もり、少ロット・試作対応可）
カスタム対応
「自社ワークの形状に合わせたKTC用ビットが欲しい」「ネジ締め時の保持力や当たり面を調整したい」といったご相談も歓迎しています。
対象ワークの図面や写真、使用するKTCラチェットスタッビドライバの機種情報をお送りいただければ、最適なビット形状・寸法をご提案いたします。
下記より製品カタログをダウンロードできます
https://x.gd/aVBmV
